Отличие БТП от ИТП: сравнительный анализ технических решений

При организации теплоснабжения здания перед проектными организациями и застройщиками встает вопрос выбора между двумя типами тепловых пунктов. Оба варианта решают задачу обеспечения объекта теплом и горячей водой, однако принципиально различаются по способу реализации, срокам ввода и эксплуатационным характеристикам.

Что представляют собой БТП и ИТП

Индивидуальный тепловой пункт — это тепловой пункт, обслуживающий одно здание или его часть. Традиционный ИТП монтируется непосредственно на объекте из отдельных элементов и различных комплектующих, поставляемых россыпью. Монтажник собирает компоненты в единую систему, выполняет обвязку, устанавливает контрольно-измерительные приборы и производит настройку оборудования на месте. Такой подход требует высокой квалификации исполнителей и тщательного контроля на всех этапах сборки индивидуального теплового пункта.

Блочный тепловой пункт создается в условиях промышленного производства и является изделием заводской готовности. Тепловой пункт представляет собой полностью смонтированный на единой раме модуль, включающий всё необходимое оборудование:

• пластинчатые теплообменные аппараты;
• циркуляционные насосы;
• запорно-регулирующую и трубопроводную арматуру;
• расширительные баки;
• узел учета;
• шкаф автоматики.

На объект поставляется полностью готовая к подключению установка.

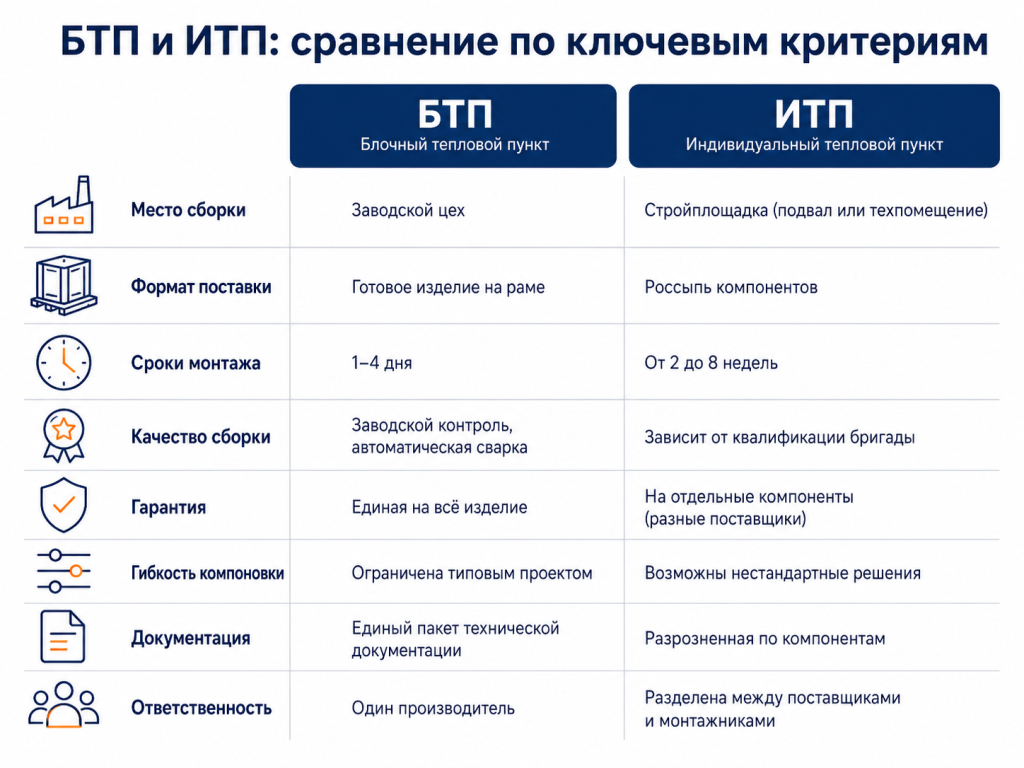

Ключевые различия: сравнительная таблица

Для наглядного сопоставления двух технических решений сведем основные отличия в таблицу.

Способ изготовления и сборки

Блочные индивидуальные тепловые пункты собираются на производстве в контролируемых цеховых условиях. Сварка выполняется на полуавтоматических линиях в среде защитного газа, что обеспечивает высокое качество швов. Все компоненты проходят входной контроль, а собранный модуль — гидравлические испытания и проверку автоматики до отгрузки заказчику. Такой подход дает следующие преимущества:

• минимизация ошибок в спецификации и неучтенных позиций, характерных для поставки оборудования россыпью;
• предсказуемое качество сварных соединений за счет автоматизации процесса;
• сокращение времени пусконаладки благодаря предварительному тестированию автоматики на стенде.

Пункт ИТП в традиционном исполнении монтируется на объекте силами подрядной организации. Оборудование завозится поэтапно, обвязка выполняется по месту. Качество монтажа напрямую зависит от опыта сварщиков и монтажников. При сборке индивидуального теплового пункта нередко выявляются ошибки в спецификации, что приводит к дополнительным закупкам и срыву сроков монтажа.

Влияние на помещение и логистику

При выборе типа теплового пункта важно учитывать параметры помещения. Пункт БТП требует, чтобы габариты помещения позволяли осуществить доставку готового модуля. Дверной проем должен быть достаточным для проноса рамы с оборудованием. Однако ответственный производитель на этапе проектирования закладывает габариты блоков с учетом условий конкретного объекта, поэтому проблема «не проходит в дверь» решается разбивкой на несколько модулей.

Для ИТП габариты помещения менее критичны — компоненты заносятся по отдельности и собираются внутри. Это делает ИТП предпочтительным решением для реконструкции существующих узлов в стесненных условиях, где установку готового модуля выполнить невозможно.

Надежность и эксплуатация

Оба типа тепловых пунктов при корректном проектировании и качественной настройке обеспечивают эффективное регулирование параметров теплоносителя, работу систем отопления, вентиляции, системы ГВС и систем теплопотребления в целом. Процесс регулирования автоматизирован и не зависит от способа сборки.

Разница проявляется при возникновении нештатных ситуаций. В производстве БТП действует принцип единой ответственности: на готовое изделие заводской сборки распространяется единая гарантия на весь комплекс. Гарантия на ИТП распределена между производителями комплектующих — при отказе одного элемента поиск ответственного и решение вопроса могут затянуться.

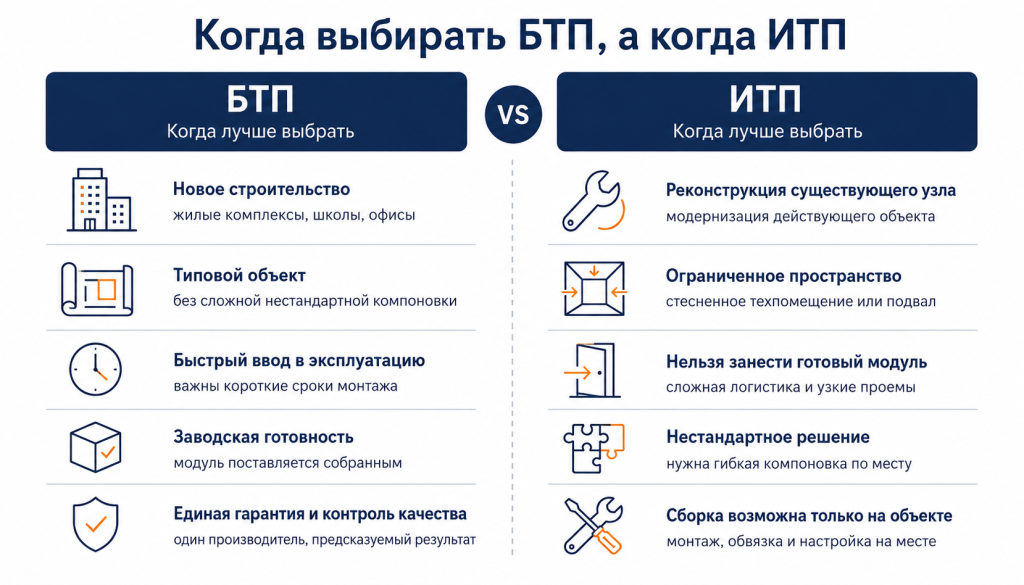

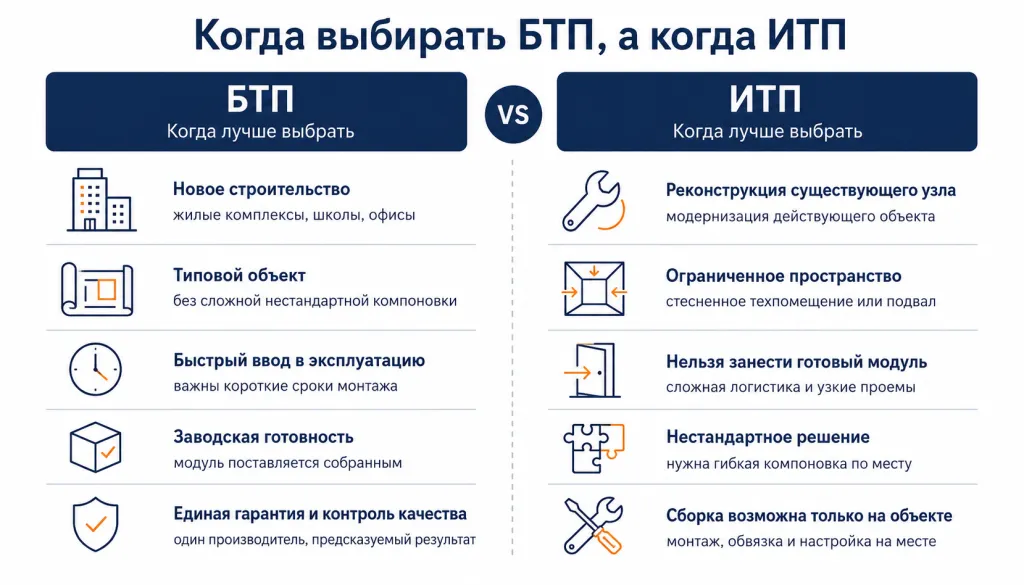

Рекомендации по выбору

Блочный автоматизированный тепловой пункт — оптимальный выбор для объектов нового строительства с типовым функционалом. К таким объектам относятся:

• жилые комплексы и многоквартирные дома;
• школы и детские сады;
• офисные и административные центры;
• торговые и коммерческие здания.

Преимущества БТП для данных объектов: минимальные сроки монтажа, стабильное качество сборки, единая гарантия.

ИТП целесообразен в следующих случаях:

• реконструкция существующего теплового узла в условиях ограниченного пространства;
• реализация нетиповых технических решений, не укладывающихся в стандартную компоновку заводского модуля;
• объекты, куда невозможна доставка готового модуля краном или через существующие проёмы.

Заключение

Тепловые пункты обоих типов успешно решают задачи теплоснабжения зданий. Выбор между БТП и ИТП — это выбор между скоростью и предсказуемостью заводской сборки и гибкостью индивидуального монтажа на месте. Модуль заводской готовности выигрывает по срокам и качеству, сборный вариант дает больше свободы в нестандартных условиях.

Компания МФМК осуществляет полный цикл изготовления теплового пункта в блочном исполнении — от проектной проработки до монтажа и пусконаладки. Насосные станции и тепловые пункты нашего производства поставляются заказчику с единым пакетом технической документации и комплексной гарантией. Для подбора решения под ваш объект и расчёта параметров теплоносителя обратитесь в технический отдел МФМК.
